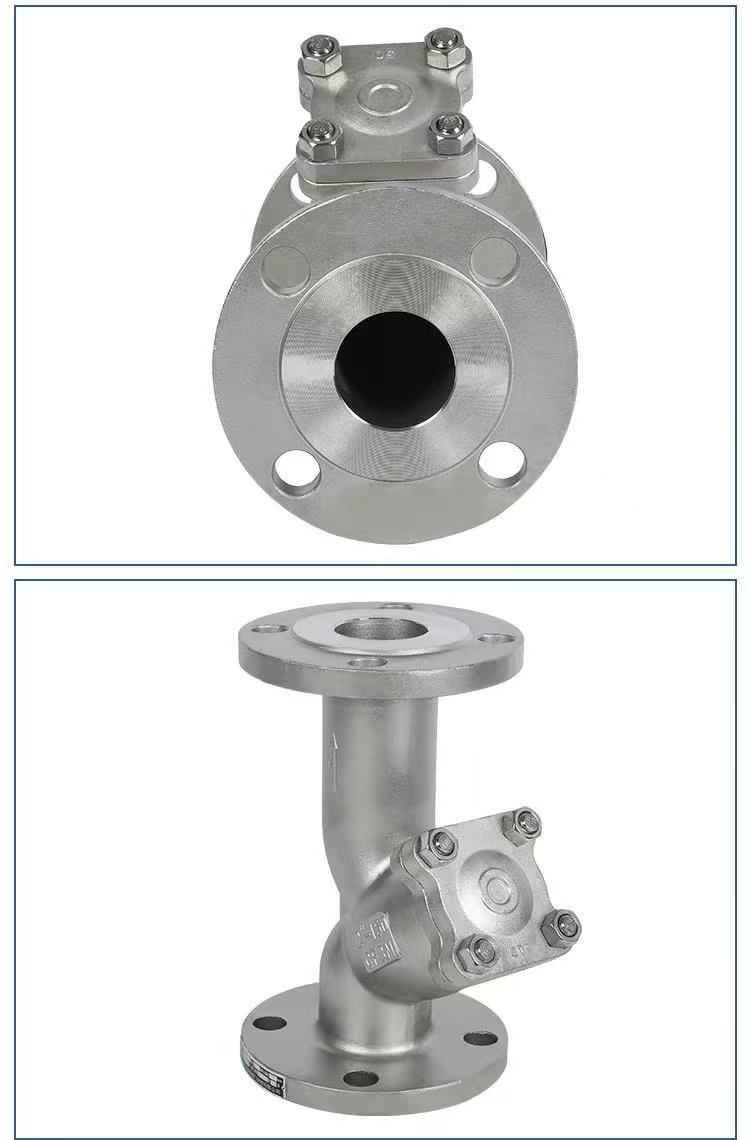

Amerikansk standard flange Y-type filter

Arbejdsprincip

Shenchi fabrikkens integrerede American Standard Flange Y-type Filter fungerer efter princippet om filterskærmaflytning. Mediet kommer ind i huset fra indløbsenden og strømmer gennem filterskærmen inde i den Y-formede struktur. Faste urenheder blokeres inde i filterskærmen, mens rent medium passerer igennem og kommer ud af udløbsenden. Det samlede areal af filterskærmen er 3-4 gange rørets tværsnitsareal, hvilket resulterer i lav modstand og hurtig flow. For at dræne skal du skrue bundproppen af ​​eller fjerne flangedækslet, tage filterskærmen ud, rengøre den og derefter geninstallere den. Hoveddelen er lavet af WCB, SUS304 (CF8) eller SUS316L (CF3M) materialer, ved hjælp af en integreret støbeproces, hvilket resulterer i et sømløst hus og pålidelig trykmodstand. Shenchi-produkter er velegnede til urenhedsfiltrering i rørledninger, der bruges i olie-, kemiske og vandbehandlingsindustrier.

Produktparametre

Produktnavn: American Standard Flange Y-type filter	Specifikationer: (1/8"-4") DN6-DN100Specifikationer: (1/8"-4") DN6-DN100
Nominelt tryk: PN16	Kropsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gældende temperatur: -20 ℃ ~ +150 ℃ (normal), op til +350 ℃ (høj temperatur type), ned til -196 ℃ (lav temperatur type)
Indvendigt metalmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Mellemtemperatur: Høj temperatur, lav temperatur, medium temperatur, normal temperatur
Betjeningsmetode: Manuel	Tætninger: EPDM, PPL
tilslutning Metode: Flangeforbindelse	Anvendelser: Vand, luft, gas, olie, væsker osv.
Oprindelse: Kina	Prøve: Prøver tilgængelige

Nøglepunkter for installation

Retningsbekræftelse, flangejustering og tilspænding og rørledningsstøtte og beskyttelse.

Når du installerer Shenchi American Standard Flange Y-type filtre, skal du være opmærksom på tre nøglepunkter: Bekræft først strømningsretningen. Pilen på ventilhuset skal være på linje med middelstrømsretningen, og filterskærmen skal monteres nedad for at lette bundfældning af urenheder. For det andet skal du sikre flangejustering og tilspænding. Flangefladerne skal være parallelle og koncentriske, pakningen centreret, og boltene skal strammes diagonalt i etaper for at undgå kappedeformation. For det tredje skal du sørge for rørledningsstøtte og forfilterbeskyttelse. Filteret må ikke bære vægten af ​​rørledningen; rørledningen skal renses før installation for at fjerne store partikler. Shenchi giver detaljerede installationsinstruktioner, understøtter ODM/OEM-tilpasning, og filtermaskestørrelsen kan justeres efter behov for at sikre langsigtet stabil drift af filteret.

Effektivt filtrerede stoffer

Shenchi ASME standardflange Y-type filtre filtrerer primært fast suspenderet materiale i rørledningsmedier. Dette omfatter: svejseslagge, jernspåner og rustrester fra rørledningssvejsning; sand, jord, hampfibre og rester af fugemasse tilbage fra byggeriet; partikler, krystaller og sedimenter båret af selve medierne; rustskalaer og skælfragmenter fra den ældende og afskallede indre væg af rørledningen; og metalspåner og andre urenheder i smøreolie. Filtreringspræcision kan vælges fra 50-300 mesh, afhængigt af den nødvendige renhed af mediet. Fremstillet i Kina, ASME standard flange Y-type filtre er lavet af WCB, SUS304 og SUS316L materialer, der tilbyder korrosionsbestandighed og tilpasningsevne til forskellige medier.

Stoffer, der ikke er egnede til filtrering

Shenchi ASME B flange Y-type filtre er ikke egnede til filtrering af følgende stoffer: kemikalier opløst i mediet (såsom salte i saltlage, syrer og baser i opløsninger); olie-vand emulsioner; viskøse pastaer eller kolloider; fibrøse bløde urenheder (som kan trænge ind eller vikle sig rundt om filterskærmen); og gasformige kontaminanter i gasformige medier. Til disse medier skal der vælges andre typer filtre. Ved salg af ASME B flange Y-type filtre, vil Shenchi bekræfte medieegenskaberne med kunden for at undgå forkert valg. ASME B flange Y-type filtre med prislister inkluderer detaljerede valgretningslinjer.
