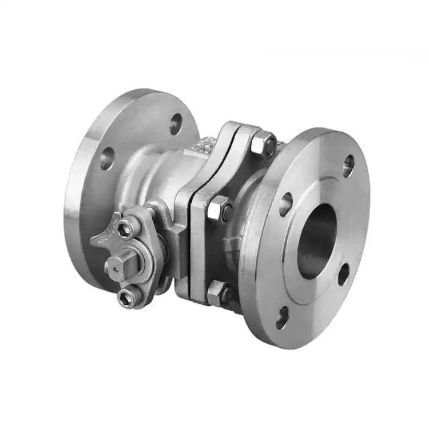

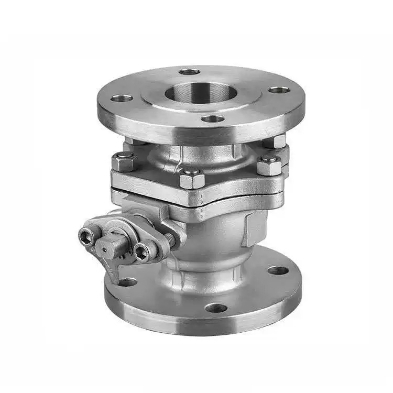

Amerikansk standard kugleventil med flange

Arbejdsprincip

Mediestrømmen styres ved at dreje kuglen 90°.

Et gennemgående hul med samme diameter som røret er placeret i midten af ​​kuglen. Når håndtaget eller aktuatoren roterer kuglen 90°, indtil det gennemgående hul flugter med røraksen, flyder mediet frit uden hindring, ventilen er helt åben, og strømningsmodstanden er næsten nul. Når kuglen roterer yderligere 90°, indtil det gennemgående hul er vinkelret på røret, blokerer den solide sfæriske overflade fuldstændigt passagen, ventilen lukker, og pålidelig afspærring opnås.

American Standard Flanged Ball Valve vedtager et tovejs tætningsdesign, der tillader mediet at komme ind fra enhver retning uden begrænsninger i strømningsretningen. Bløde tætninger (PTFE/PPL) opnår ingen lækage, mens hårde tætninger er velegnede til høj temperatur og højt tryk. Ventilspindelen har en anti-blowout struktur for at sikre sikkerhed og pålidelighed under højt tryk. Shenchi ASME standard flange kugleventiler er fremstillet strengt i overensstemmelse med API 608 standarder, der tilbyder hurtig drift og tæt forsegling, hvilket gør dem ideelle afspærringsventiler til ASME standard rørledninger i olie-, kemi- og naturgasindustrien.

Produktparametre

Produktnavn: American Standard Flanged Kugleventil	specifikationer: (1/8"-4") DN6-DN100
Nominelt tryk: PN16	Kropsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M) Kropsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gældende temperatur: -20 ℃ ~ +150 ℃ (normal), op til +350 ℃ (høj temperatur), ned til -196 ℃ (lav temperatur)
Indvendigt metalmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Mellemtemperatur: Høj temperatur, lav temperatur, medium temperatur, normal temperatur
Betjeningsmetode: Manua	Tætninger: EPDM, PPL
Tilslutningsmetode: Flangeforbindelse	Anvendelser: Vand, luft, gas, olie, væsker osv.
Oprindelse: KinaOprindelse: KinaOprindelse: KinaOprindelse: Kina	Prøve: Prøver tilgængelige

Kernestruktur og designhøjdepunkter

Shenchis højkvalitets amerikanske standard-flange-kugleventiler har en kernestruktur, der omfatter ventilhus, kugle, spindel og sædetætninger. Bolden kan enten være et flydende kugledesign (DN50 og derunder) eller et fast kugledesign (DN50 og derover). Kuglens gennemgående hul matcher rørets indvendige diameter, hvilket resulterer i næsten nul flowmodstand, når den er helt åben. En stilk anti-blowout struktur forhindrer stilken i at flyve ud under højt tryk. En antistatisk enhed sikrer ledningsevne mellem kuglen og frempinden, hvilket forhindrer opbygning af statisk elektricitet. For ASME flangekugleventiler med tilgængelige tilbud, leverer Shenchi detaljerede tekniske parametertabeller for at lette nøjagtig modelvalg og budgetberegning for kunderne.
