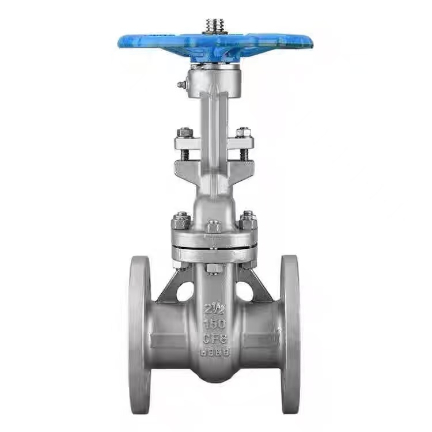

Amerikansk standard stigende stilk flangeventil

Arbejdsprincippet for ASME stigende stamme-flangeventil

Når operatøren drejer håndhjulet, driver håndhjulet ventilspindlen til at rotere. Det trapezformede gevind i den øvre ende af ventilspindlen går i indgreb med ventilspindelmøtrikken og omdanner rotationsbevægelsen til aksial lineær bevægelse. Da ventilspindlen og porten er forbundet, vil ventilspindlen drive porten til at stige eller falde sammen.

For at åbne ventilen drejes håndhjulet mod uret. Ventilspindelen driver porten til at bevæge sig opad i en lineær bevægelse, hvilket får porten til at frigøres fra ventilsædet. Når lågen hæves til en højde svarende til to gange ventilens nominelle diameter, er væskepassagen fuldstændig uhindret, og ventilen er i helt åben position. Under drift drejes håndhjulet typisk til den position, hvor det ikke kan drejes længere, og drejes derefter en halv omgang til én omgang tilbage for at opnå den helt åbne position, hvilket forhindrer ventilspindlen i at låse på grund af temperaturændringer.

For at lukke ventilen drejes håndhjulet med uret. Ventilspindelen driver porten til at bevæge sig nedad i en lineær bevægelse, hvilket får porten til at presse mod ventilsædet. Drejningsmomentet påført af håndhjulet genererer en tvungen tætningskraft, og mediets tryk i rørledningen presser også porten mod det andet ventilsæde, hvilket danner en selvtætnende effekt. Denne dobbelte handling sikrer nul lækage, når den er lukket.

Kernekarakteristikken for en stigende spindelventil er, at ventilspindlen stiger og falder synkront med porten. Operatører kan visuelt bestemme ventilens åbne/lukkede tilstand ved at observere længden af ​​ventilspindlen, der strækker sig ud over ventildækslet - jo længere spindelen strækker sig, jo bredere er ventilen åben; når spindlen er trukket helt tilbage, er ventilen lukket.

Det er især vigtigt at bemærke, at ASME (American Standard) flangeventiler med stigende spindel kun kan bruges i helt åbne eller helt lukkede positioner og ikke kan bruges som kontrolventiler. Hvis det efterlades i en delvis åben position i en længere periode, vil højhastighedsstrømmende medium erodere tætningsfladerne, hvilket forårsager slid på lågen og sædet, hvilket i sidste ende fører til ventillækage. Desuden kan mediet strømme ind fra begge sider af skydeventilen i begge retninger, hvilket eliminerer behovet for at overveje strømningsretningen under installationen og letter layoutet på stedet.

Produktparametre

Høj temperatur og højtryksmodstand

Shenchi ASME standard stigende stamme, flangede portventiler har to kerneydelsesfordele: høj temperaturbestandighed og højtryksmodstand. WCB-materiale kan modstå temperaturer op til 425 ℃, mens rustfrit stål er velegnet til et bredere temperaturområde. Klasse 150 trykklassificering, driftstrykket når 1,9 MPa ved stuetemperatur, hvilket overstiger PN16-standarden. Tætninger fås i højtemperaturbestandig PPL eller vandafvisende EPDM-typer. Fremstillet i Kina implementerer Shenchi omfattende kvalitetskontrol fra råmaterialer til færdige produkter, hvilket sikrer langsigtet stabil drift under høje temperaturer og høje trykforhold.

Pålidelig højtryksydelse, der overstiger klasse 150 standarder

Shenchis ASME B16.10 standard flangeventil med stigende spindel kan prale af pålidelig højtryksmodstand. Flangeforbindelsen er i overensstemmelse med ASME B16.10 standarder, med jævnt tilspændte bolte og ensartet trykfordeling på pakningerne. Klasse 150-klassificeringen giver et arbejdstryk på 1,9 MPa ved stuetemperatur med rigelig målt trykmargin. Ventilhusets vægtykkelse er designet i overensstemmelse med ASME-standarder, der overstiger nationale standarder for øget sikkerhed. Shenchi tilbyder nedsatte ASME standard flangeventiler med stigende spindel; Storkøb kvalificerer til rabatter og sikrer langsigtet stabil drift under højtryksforhold.

Factory Direct Procurement og OEM Customization Support

Shenchi, som leverandør af ASME (American Standard) flangeventiler med stigende spindel, tilbyder prøvefremstillingstjenester. Vi tilbyder nedsatte ASME-flangeventiler med stigende spindel til gennemsigtige fabrikspriser, hvilket eliminerer mellemhandlere. Vi understøtter ODM og OEM tilpasning; materialer, diametre, flangestandarder og betjeningsmetoder kan alle justeres til dine behov. Vores ASME flangeventiler med stigende spindel er nemme at vedligeholde med en enkel struktur og lave vedligeholdelsesomkostninger. Fremstillet i Kina, Shenchi ASME flangeventiler med stigende spindel er pålidelige i kvalitet og har stabile leveringstider. Globale kunder er velkomne til at kontakte Shenchi for detaljerede tekniske parametre og de seneste præferencetilbud.
