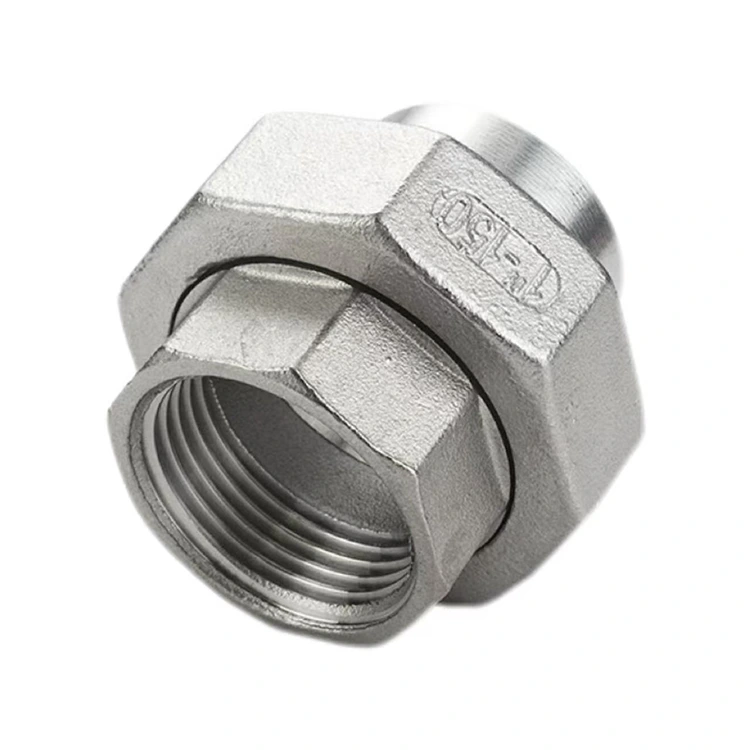

Huntråd x Butt-Weld Union

Som en professionel producent af rørfittings i Kina præsenterer Shenchi Female Thread x Butt-Weld Union - en sammensat rørledningsforbindelse, der sømløst integrerer en hungevind ende med en stødsvejsning i en enkelt enhed.

Som en højtydende fitting ligger kernefunktionen i Female Thread x Butt-Weld Union i at lette den sømløse grænseflade mellem gevindforbindelsessystemer og svejsede rørledningssystemer. Den hungevindede ende er præcisionsbearbejdet ved hjælp af avanceret CNC-teknologi, hvilket sikrer præcise gevindprofiler og pålidelig tætning; det giver mulighed for direkte forbindelse til eksternt gevindforsynede enheder såsom ventiler, vandhaner og instrumentering.

Stumsvejsningsenden har en forbearbejdet affasning (affasning) designet til at blive smeltet direkte til rørledningen via TIG (argonbue) svejsning, hvilket skaber en permanent, lækagesikker tætning. Konstrueret af højkvalitets rustfrit stål eller messing, er denne union vurderet til et arbejdstryk på over 1,6 MPa og fungerer inden for et temperaturområde på -20 °C til 120 °C. Det bruges i vid udstrækning i nye byggeprojekter til at forbinde svejsede hovedrørledninger med gevindforgreningsledninger, såvel som i renoveringsprojekter for at forbinde svejsede systemer med gevindudstyr. Med sine højtydende egenskaber tilbyder den en enkel, men pålidelig løsning til komplekse rørledningsforbindelsesudfordringer.

Produktspecifikationer

Kernestruktur og designhøjdepunkter

1. Integreret kompositstruktur

Shenchi Female Thread x Butt-Weld Union har et innovativt integreret kompositstrukturdesign, der præcist kombinerer den hungevindede ende og stumpsvejsningen i en enkelt krop. Dette eliminerer kompleksiteten forbundet med at bruge flere adapterfittings og reducerer potentielle lækagepunkter markant. Produktet dannes via en enkelt-trins smedningsproces, hvilket resulterer i en tæt materialestruktur og høj mekanisk styrke.

2. Præcisions indvendig gevindskæring

Hungevindenden er bearbejdet ved hjælp af CNC-udstyr med høj præcision; gevindprofilen er standardiseret, og indgrebet er tæt, hvilket fuldt ud opfylder internationale standarder for Female Thread x Butt-Weld Unions. Gevindspecifikationer dækker BSPP, BSPT, NPT og metriske standarder, hvilket sikrer perfekt kompatibilitet med en bred vifte af hangevind rørfittings og udstyr, både indenlandsk og international.

3. Optimeret stødsvejsning

Stumsvejsningen har en forbearbejdet standardfasning (affasning), hvilket eliminerer behovet for sekundær forberedelse på stedet under installationen. Ved tilslutning til rør via TIG-svejsning opnår svejsesamlingen en styrke svarende til grundmaterialets, hvilket skaber et permanent, integreret rørledningssystem. Rørvægtykkelsen er blevet optimeret for at sikre både svejseintegritet og nem håndtering.

4. Mellemliggende unionsstruktur

Produktet har en aftagelig mellemforbindelsesstruktur med en præcisionsgevindforbindelse og en tætningspakning af høj kvalitet. Dette design sikrer fleksibilitet under installationen, samtidig med at det letter fremtidig vedligeholdelse. Til inspektion eller reparation kan rørledningen afbrydes ved blot at løsne den mellemliggende samling, hvorved man undgår behovet for at skære eller svejse rørsamlingerne igen. II. Konfiguration af nøglekomponenter

Shenchi Female Thread x Butt-Weld Union består af følgende nøglekomponenter:

Krop: Konstrueret af højkvalitets 304 rustfrit stål eller messing, præcisionssmedet i et enkelt stykke.

Unionsmøtrik: Fremstillet af højstyrkemateriale med en korrosionsbeskyttende overfladebehandling; designet til at forhindre trådafskalning selv efter gentagen montering og adskillelse.

Tætningspakning: Sammensat af speciel gummi, der er modstandsdygtig over for høje temperaturer og ældning; indlejret i en forsænket rille for at sikre automatisk tætning.

Udvendig gevindende: Præcisionsbearbejdet ved hjælp af CNC-teknologi, med forskellige gevindstandarder tilgængelige for valg.

Installationsvejledning

1. Installation af svejset ende

Rengør den svejsede ende og rørets skråning. Oprethold en koncentricitetsafvigelse på mindre end 0,5 mm. Udfør rodpassvejsning ved hjælp af TIG (GTAW) for at sikre fuld penetration ved svejseroden; efter at have afsluttet hættepassagen, inspicer svejsningen for porøsitet eller slaggeindeslutninger.

2. Installation med indvendigt gevind

Sørg for, at overfladen på det hangevindede rørfitting er ren. Skru hanbeslaget manuelt ind i den hungevindede ende af koblingen. Brug en skruenøgle til at stramme den til det specificerede standardmoment; den indvendige tætningspakning vil automatisk komprimeres for at danne en tætningssikker tætning.

3. Forholdsregler

Under installationen skal du forhindre, at varme genereret ved svejsning overføres til tætningspakningsområdet. Vent på, at den svejsede samling er kølet helt ned, før du udfører nogen samling eller demontering af omløbermøtrikken.

Retningslinjer for vedligeholdelse

Regelmæssig inspektion: Hver sjette måned kontrolleres omløbsleddet for tegn på lækage eller løse gevind.

Udskiftning af pakning: Hvis tætningspakningen viser tegn på ældning eller slid, skal du blot løsne omløbermøtrikken for nemt at udskifte den.

Gevindvedligeholdelse: Efter længere tids drift, påfør en lille mængde anti-rust smøremiddel på gevindene.

Inspektion af svejset ende: Kontroller svejsesømmen for korrosion eller revner; hvis der opdages problemer, skal du omgående udføre afhjælpende svejsning.

Systemservice: Når udstyr kræver adskillelse for vedligeholdelse, skal du blot løsne den centrale omløbermøtrik - der er ingen grund til at skære i rørene.

Hvorfor vælge Shenchi?

1. Streng kvalitetskontrol

Omfattende kvalitetskontrol er implementeret gennem hele processen, fra råvareindkøb til endelig inspektion. Hvert færdigt produkt gennemgår 100 % dimensionskontrol og lækagetest, før det forlader fabrikken.

2. OEM/ODM Customization Services

Vi tilbyder skræddersyede tjenester til gevindskæring, emballering og produktmærkning. Vi leverer hurtige reaktionsmuligheder for ikke-standardiserede specifikationer og specielle materialekrav.

3. Meget konkurrencedygtig fabrikspriser

Som leverandør direkte fra fabrikken tilbyder vi nedsatte priser og trinvise volumenbaserede incitamenter.

4. Langsigtede, win-win-partnerskaber

Vi søger aktivt at etablere langsigtede samarbejdsrelationer med grossister, ingeniørfirmaer og rørentreprenører. V. Relaterede produktanbefalinger

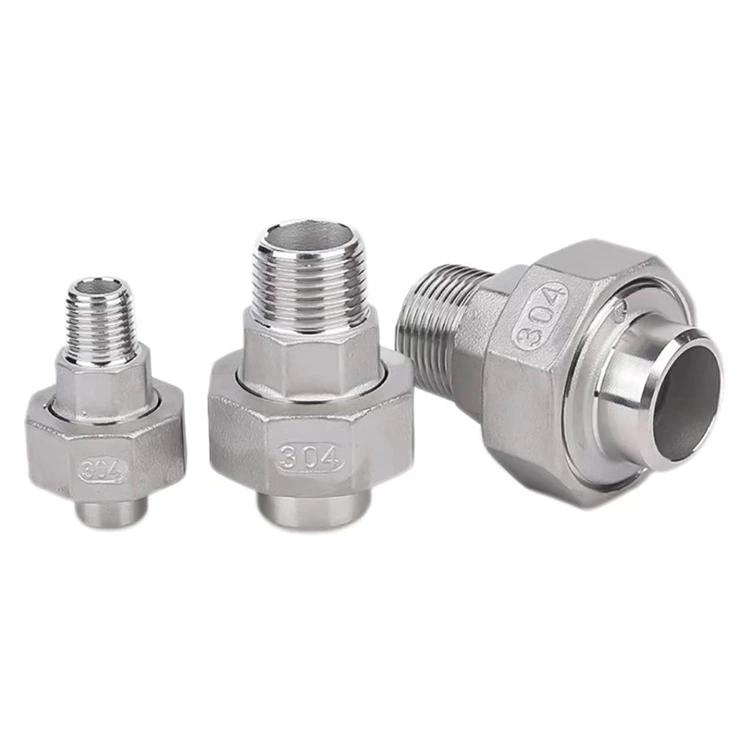

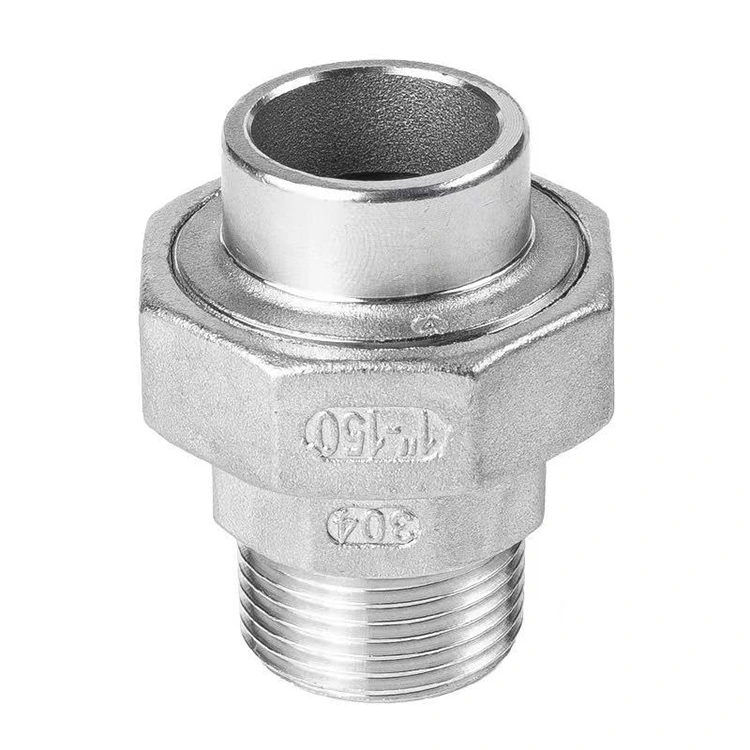

Vores firma fremstiller også et komplementært produkt inden for samme serie: en union med et udvendigt gevind i den ene ende og en stødsvejseforbindelse i den anden. Den ene ende bruger et udvendigt gevind til at forbinde med indvendigt gevindbeslag, mens den anden har en stødsvejsningskonfiguration. Disse to produkter komplementerer hinanden perfekt og imødekommer tilslutningskrav på tværs af både gevind og svejsede rørsystemer. Vi inviterer på det varmeste både nye og eksisterende kunder til at forespørge og afgive bestillinger.

Konklusion

At vælge Zhejiang Shenchi Female Thread x Butt-Weld Union - stolt fremstillet i Kina - betyder at vælge innovativt design, pålidelig ydeevne og bekvem vedligeholdelse. Vi ser frem til at samarbejde med grossister over hele verden for at skabe en lysere fremtid sammen.
