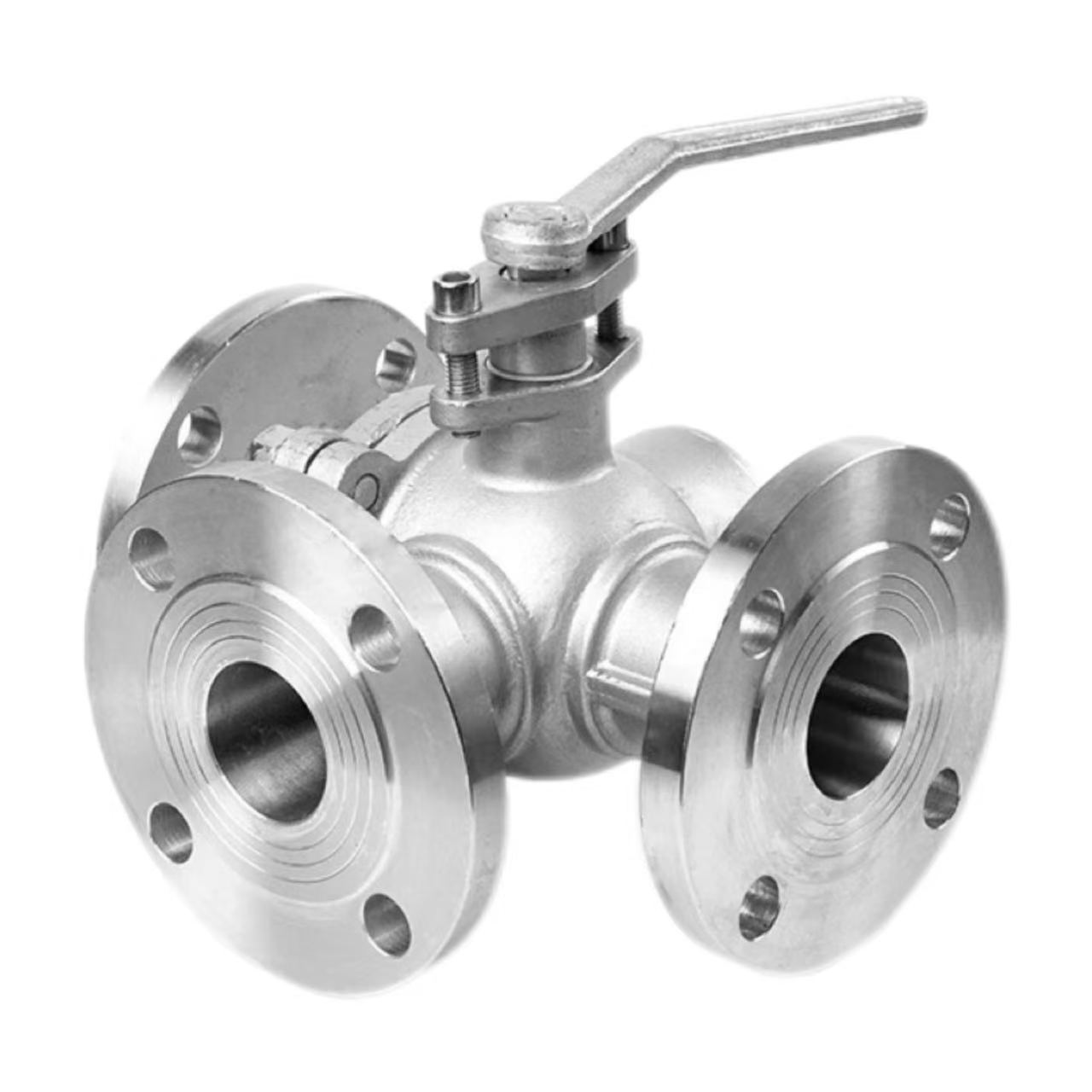

Tre-vejs flange kugleventil

Arbejdsprincip

Arbejdsprincippet for Shenchi-fabrikkens korrosionsbestandige tre-vejs flangekugleventil er baseret på de L-formede eller T-formede kanaler skåret ind i kuglen. Kuglen placeres i midten af ​​ventilhuset og drejes af et håndtag. Når kuglen roterer, flugter kanalerne med eller forskudt fra forskellige ventilporte, hvilket realiserer omskiftning, sammensmeltning eller opdeling af middelstrømsretningen.

L-formet kugle:

 Ved at rotere 90° kan mediet skifte fra indløbet til ethvert udløb, velegnet til at vende scenarier med et indløb og to udløb eller to indløb og et udløb, såsom skiftevis tilførsel af væske til to reaktorer.

T-formet kugle:

Ved at dreje 180° kan alle tre porte forbindes samtidigt, eller hvilke som helst to porte kan forbindes med hinanden, velegnet til at blande to medier og derefter udsende (fusionere) eller opdele et medie i to udgange (opdeling), såsom i klimaanlæg med varmt og koldt vand blandesystemer.

Produkt parametre:

Produktnavn: Tre-vejs kugleventil med flange	Specifikationer: (1/8"-4") DN6-DN100
Nominelt tryk: PN16	Kropsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gældende temperatur: -20 ℃ ~ +150 ℃ (standard), op til +350 ℃ (høj temperatur), ned til -196 ℃ (lav temperatur)
Indvendigt metalmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Mellemtemperatur: Høj temperatur, lav temperatur, medium temperatur, normal temperatur
Betjeningsmetode: Manuel	Tætninger: EPDM, PPL
Tilslutningsmetode: Flangeforbindelse	Anvendelser: Vand, luft, gas, olie, væsker osv.
Oprindelse: Kina	Prøve: Prøver tilgængelige

Fordele ved flangeforbindelse:

Shenchi 3-vejs flangede kugleventiler bruger flangeforbindelser. Sammenlignet med gevindforbindelser giver flangeforbindelser højere trykmodstand; PN16-klassificeringen kan stabilt modstå et tryk på 1,6 MPa. Demontering er praktisk, hvilket letter regelmæssig inspektion og vedligeholdelse af rørledningen. Pålidelig tætning er sikret; flangepakningen og boltene arbejder sammen for at eliminere risikoen for lækage. Velegnet til rørledninger med stor diameter; for diametre over DN50, hvor gevindforbindelser er vanskelige, er flanger standardvalget. Shenchi, en kinesisk producent af 3-vejs flangede kugleventiler, tilbyder flanger, der er i overensstemmelse med ANSI, BS, DIN og JIS standarder, der opfylder globale kunders behov.

Installationsnøglepunkt 1: Flangejustering

Flangejustering Når Shenchi tre-vejs flangekugleventilen installeres, skal flangefladerne justeres. De to flanger skal være parallelle og koncentriske, idet afvigelsen ikke overstiger det tilladte område for flangepakningen. At tvinge boltjustering vil forårsage deformation af ventilhuset, hvilket påvirker kuglens rotation og tætningsydelse. Efter justering skal pakningen placeres i midten og må ikke forskydes. En billig tre-vejs flangekugleventil er ikke lig med lav kvalitet; Shenchi-produkter tilbyder høj præcision og lettere installation. Korrosionsbestandige tre-vejs flangekugleventiler har flangeoverfladefinisher, der opfylder standarderne, hvilket sikrer mere pålidelig tætning.

Installationspunkt to: Bolttilspænding

Flangebolte skal strammes diagonalt i etaper. Påfør moment gradvist i 2-3 trin, efter en 180° diagonal sekvens. Spænd ikke den ene side på én gang, ellers vil ujævnt tryk på pakningen skabe lækagekanaler. Bolts drejningsmoment skal opfylde standardværdier; overspænding vil beskadige flangen eller boltene, mens underspænding vil resultere i utilstrækkelig tætning. Shenchi 3-vejs flange kugleventilfabrikken leverer en anbefalet momenttabel, som installatører kan henvise til. Disse installationspunkter er afgørende for at sikre langsigtet lækagefri ventildrift; følg venligst specifikationerne nøje.

Installationspunkt 3: Rørledningsstøtte og rengøring

Før installationen skal indersiden af ​​rørledningen rengøres for at fjerne svejseslagge, jernspåner, sand og andre urenheder. Fremmede genstande, der trænger ind i ventilhulrummet, kan ridse kuglen eller tætningerne, hvilket kan føre til utætheder. Rørledningen skal understøttes uafhængigt; ventilen må ikke bære vægten af ​​rørledningen. T-flangekugleventiler med stor diameter er tunge; Rørledningssænkning kan trække flangen ud af midten og beskadige tætningen. Korrosionsbestandige tee-flangekugleventiler er lavet af WCB-, SUS304- eller SUS316L-materialer med en ventilkerne af kobber eller rustfrit stål. Efter at have afsluttet installationspunkterne, skal håndtaget rotere frit uden at klemme; ventilen er så klar til brug.
