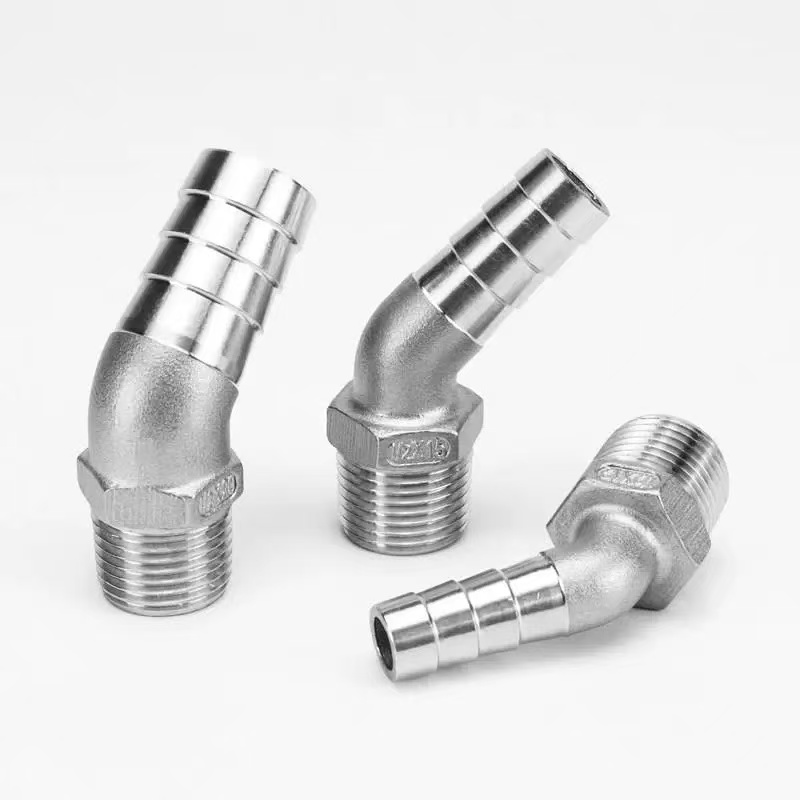

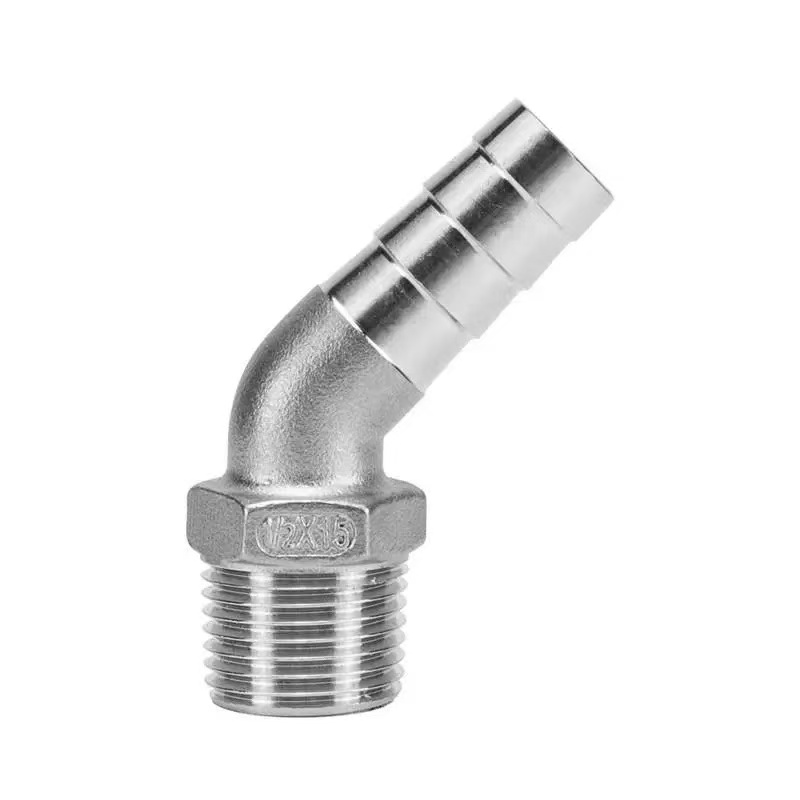

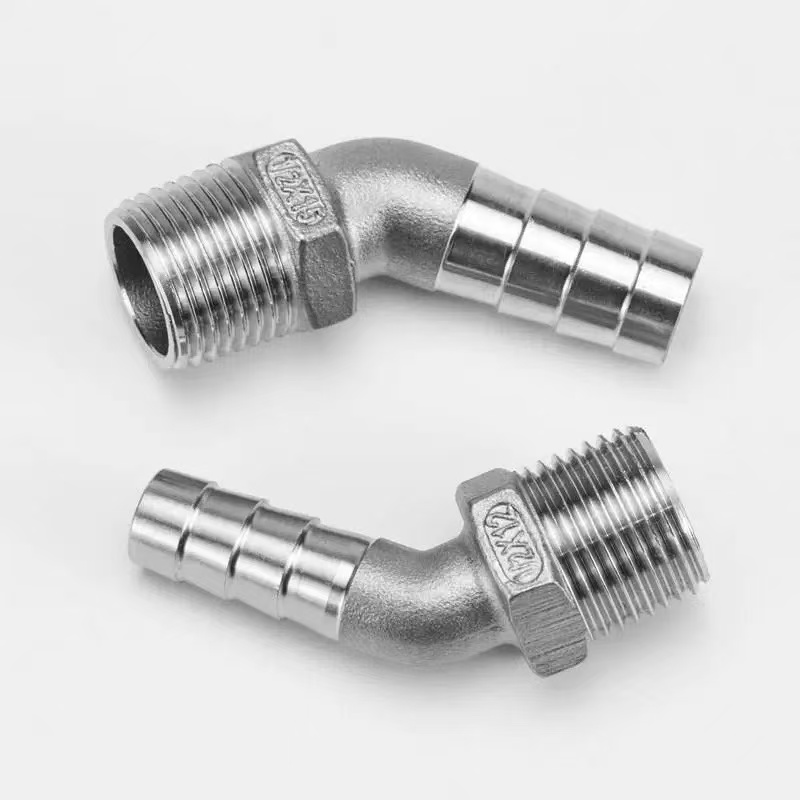

45-graders sekskantet hantråd albuefitting

Den 45-graders sekskantede udvendige albuefitting fra Shenchi Factory er specielt udviklet til applikationer, der kræver en jævn 45-graders retningsændring ved overgang fra stive rør til fleksible slanger. Dens udvendige gevindende skrues fast i en tilsvarende indvendig gevindfitting, hvilket sikrer en lækagesikker tætning i metalrørsystemet. Slangeenden med modhager, når den først er indsat i en fleksibel slange, bruger en række modhager med modhager til at gribe fast om slangens indervæg; når det sikres med en slangeklemme, skaber dette en robust, skridsikker forbindelse. Det 45-graders vinklede design reducerer væskestrømsmodstanden sammenlignet med standard 90-graders albuer, hvilket gør det ideelt til rørsystemer, hvor minimering af tryktab er et kritisk krav. Derudover letter den sekskantede krop placeret i midten af ​​beslaget nem adgang til værktøjet og muliggør hurtig og effektiv installation.

Produktspecifikationer

Gevind-/modhageforbindelse

Shenchi 45-graders sekskantede hangevind-albuefitting har et design med dobbelt interface, hvilket muliggør en pålidelig overgang mellem stive rør og fleksible slanger:

Udvendig gevindende: De præcisionsbearbejdede udvendige gevind overholder strengt internationale standarder (BSPT/NPT-muligheder tilgængelige). Karakteriseret ved enestående gevindregelmæssighed danner de en metal-til-metal tætning, når de strammes mod hungevindfittings, ventiler eller udstyr, hvilket sikrer en pålidelig tætning uden behov for for stort drejningsmoment. Gevindoverfladerne er glatte og fri for grater, hvilket forhindrer beskadigelse af matchende gevind under installationen.

Modhager: Denne ende har en struktur med flere ringer med modhager med optimerede tandvinkler og dybder. Når en fleksibel slange er indsat, indlejrer modhagerne sig selv i slangens indervæg for at skabe et flerpunkts mekanisk greb. Ved fastgørelse med en rustfri stålslangeklemme opnår samlingen en udtræksmodstand på over 50 kg. Den modhager fås i et omfattende udvalg af størrelser, der er kompatible med forskellige fleksible slanger fra 3 mm til 25 mm i indvendig diameter.

Trykvurdering

Shenchi 45-graders sekskantet hangevind albuefitting tilbyder definerede trykklassificeringer for at opfylde kravene til forskellige driftsforhold:

Standardtryk: 1,6 MPa – velegnet til langt de fleste bolig-, kommercielle og lette industrielle applikationer, såsom vandforsyningssystemer, landbrugsvanding og generelle industrielle kølevandssystemer.

Højtryksmulighed: 316L-serien af ​​rustfrit stål er klassificeret op til 2,5 MPa – velegnet til applikationer med højere trykkrav, såsom hydrauliske systemer og højtryksrenserudstyr.

Testsikring: Hvert parti af disse Kina-fremstillede 45-graders sekskantede hangevind-albuefittings gennemgår streng fabrikstrykprøvning. Testtrykket er indstillet til 1,5 gange arbejdstrykket, hvilket sikrer langvarig, stabil og lækagefri drift ved det nominelle tryk.

Temperatur-trykkurve: Inden for driftstemperaturområdet på -20°C til 120°C forbliver trykket konstant; uden for dette temperaturområde skal det tilladte arbejdstryk nedsættes i overensstemmelse med standardretningslinjer.

Interoperabilitet og kompatibilitet

Shenchi 45-graders sekskantet hangevind albuefitting er designet med fuld hensyntagen til interoperabilitets- og kompatibilitetskravene på det globale marked:

Gevindstandardkompatibilitet: Tilgængelig i forskellige gevindstandarder – inklusive BSPT (British Standard Pipe Taper) og NPT (American National Pipe Taper) – for at sikre kompatibilitet med rørsystemer i forskellige regioner. Kunder kan vælge de passende trådspecifikationer baseret på deres målmarkeder.

Slangemodhagestørrelsesområde: Slangemodhageenden har et omfattende udvalg af yderdiameterspecifikationer, der dækker størrelser fra 1/4 tomme til 1 tomme (ca. 6 mm–25 mm). Dette sikrer kompatibilitet med langt de fleste fleksible slangetyper, der i øjeblikket er tilgængelige på markedet, inklusive PVC-, gummi-, flettede og PU-slanger.

Materialekompatibilitet: Tilbydes i to rustfri stålkvaliteter - 304 og 316L - for at opfylde forskellige mediekompatibilitetskrav. Grade 304 er velegnet til vand og mildt ætsende medier, mens Grade 316L er ideel til brug med olier, naturgas og stærkt korrosive miljøer.

Interoperabilitet på tværs af mærker: Fremstillet i nøje overensstemmelse med internationale standarder, Shenchis højtydende 45-graders sekskantede hangevind-albuefittings er fuldt ud udskiftelige med fittings fra store indenlandske og internationale mærker, hvilket eliminerer enhver bekymring vedrørende kompatibilitetsproblemer.

Hvorfor vælge os?

1. Direkte fabrikspriser

Som en primær producent eliminerer Shenchi mellemhandlere for at tilbyde kunderne nedsatte priser på vores 45-graders sekskantede hantråds albuefittings. Dette sikrer overlegen værdi - leverer bedre priser for tilsvarende kvalitet eller højere kvalitet for det samme budget.

2. Streng kvalitetskontrol

Fra det øjeblik, råmaterialer kommer ind i vores facilitet, indtil færdige produkter forlader, gennemgår alle Kina-fremstillede 45-graders sekskantede hantrådsalbuefittings en flertrins inspektionsproces. Vi implementerer strenge kontroller – herunder materialespektroskopisk analyse, gevind Go/No-Go-måling og tryktestning – for at garantere absolut produktkonsistens.

3. Robuste tilpasningsmuligheder

Shenchi understøtter både ODM- og OEM-tilpasning, hvilket giver os mulighed for at skræddersy specifikationer, dimensioner, gevindstandarder, materialekvaliteter og overfladefinish for at imødekomme specifikke kundekrav. Vi leverer en omfattende one-stop-service – fra det første design og udvikling af forme til masseproduktion og endelig levering.
