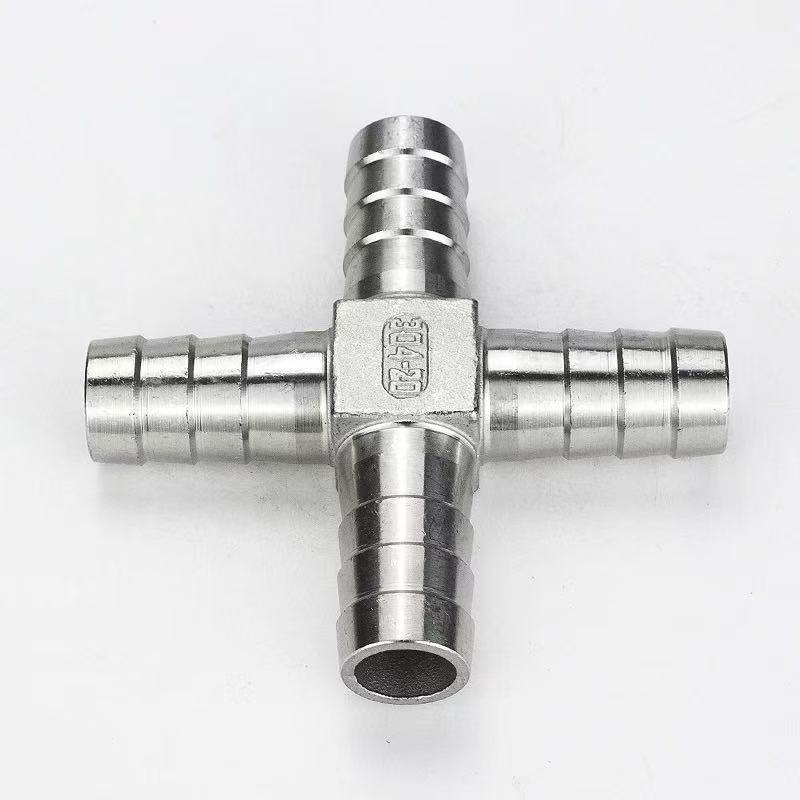

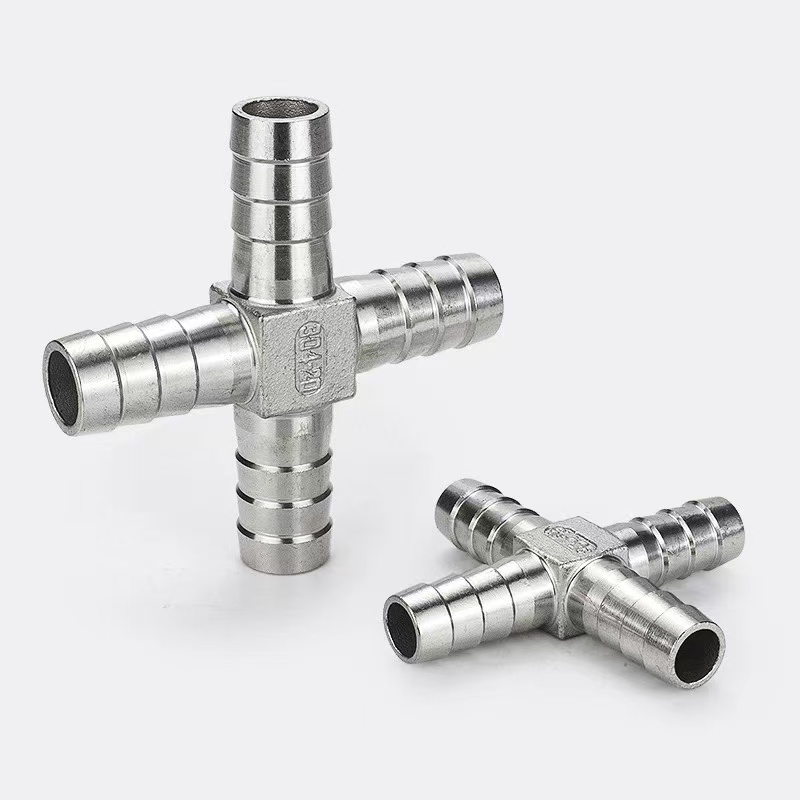

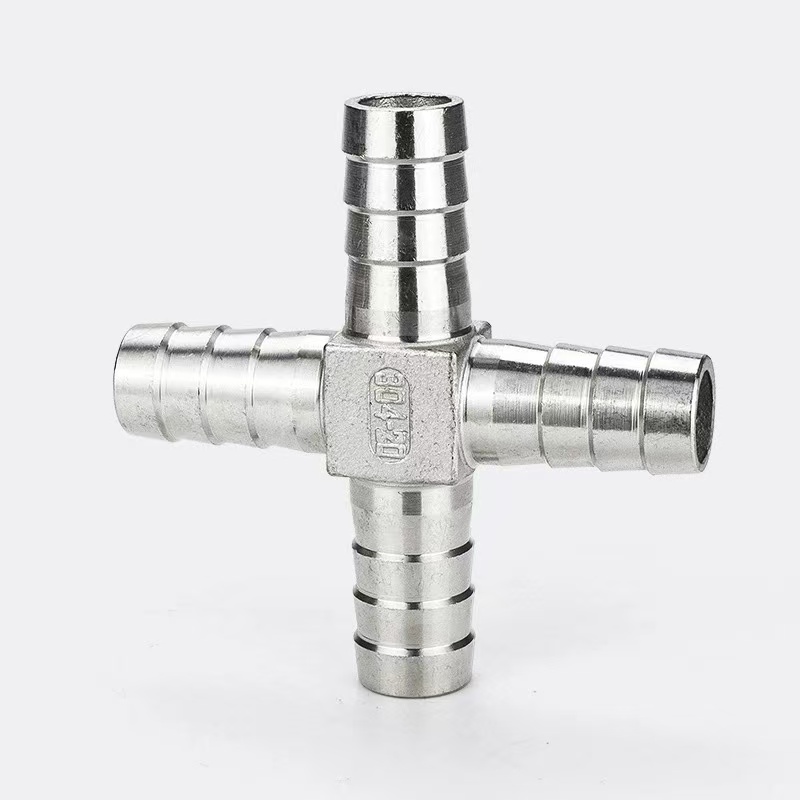

Cross-Type Pagoda vandrørsfitting

Som en professionel producent af rørfittings i Kina tilbyder Shenchi Factory Cross-Type Pagoda Water Pipe Fitting - en fire-vejs omledningskomponent. Dens hoveddel har fire krydsformede "pagode" (modhager) porte, konstrueret til jævnt at fordele en enkelt væskeindgang i tre grenledninger eller til at konsolidere flere input til én. Konstrueret af messing, 304 rustfrit stål eller 316L rustfrit stål, udviser produktet enestående korrosionsbestandighed og er velegnet til applikationer inden for vandbehandling, pneumatiske systemer, landbrugsvanding og medicinsk udstyr. De modhager har et anti-slip rille design; når de bruges sammen med slangeklemmer, sikrer de en sikker forbindelse, letter installationen og muliggør effektiv "én-ind, tre-ud" væskeafledning.

Produktspecifikationer

Kernebeskrivelse

Cross-Type Pagoda Water Pipe Fitting er en fire-vejs væskeafledningskomponent. Dens hoveddel har fire modhageporte i pagodestil, der er arrangeret i en krydskonfiguration, designet til at fordele en enkelt væskestrøm jævnt i tre grenledninger eller til at konsolidere flere væskestrømme i en enkelt kanal.

1. Krydsformet firevejsstruktur: De fire porte er arrangeret ortogonalt i 90 graders vinkler, bestående af et indløb og tre udløb. Indgangs- og udgangskonfigurationen kan justeres fleksibelt baseret på installationsorienteringen, hvilket muliggør forskellige tilslutningstilstande såsom en-i-tre-ud eller tre-i-en-ud.

2. Pagode-stil med modhager: Hver port har en progressivt tilspidset, multi-trins modhager profil. Når en fleksibel slange indsættes, danner disse modhager flere tætningsringe mod slangens indervæg; når den er fastgjort med en slangeklemme i rustfrit stål, er den resulterende aftræksmodstand betydeligt højere end standard fittings med lige indstik.

3. Effektiv omledningsevne: Sammenlignet med at bruge flere T-fittings i serie, udfører krydstypestrukturen en-i-tre-ud-omdirigeringen i en enkelt enhed. Dette reducerer det samlede antal fittings og potentielle lækagepunkter, hvilket resulterer i et renere og mere strømlinet rørlayout.

Høj tilpasningsevne

Shenchi Cross-Type Pagoda Water Pipe Fitting demonstrerer enestående tilpasningsevne, der er i stand til at opfylde kravene til rørledningsforbindelse i forskellige scenarier og specifikationer:

Specifikke dimensioner af tilpasningsevne:

Blød slangekompatibilitet: Pagodedesignet med modhager er kompatibelt med en lang række bløde slangematerialer – inklusive PU, PE, PVC, silikone, nylon og gummi – hvilket gør det bredt anvendeligt inden for områder som vandbehandling, pneumatik, medicinsk teknologi og kemisk behandling.

Størrelse og specifikationskompatibilitet: Pagodens ydre diameter dækker syv almindelige specifikationer – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm og 20 mm – hvilket gør det muligt for den at passe sammen med forskellige bløde slanger med indvendige diametre fra 3 mm til 19 mm.

Installationsorienteringsfleksibilitet: Den krydsformede firevejsstruktur understøtter flere input/output-konfigurationer – såsom én-ind/tre-ud, tre-ind/én-ud og to-ind/to-ud – hvilket giver mulighed for fleksibel justering baseret på det faktiske pipeline-layout.

Tilpasningsmuligheder: Vi tilbyder ODM- og OEM-tilpasningstjenester, hvilket gør os i stand til at ændre pagodens modhagerprofil, modhageantal, antal porte, overfladefinish og lasermarkeringer i henhold til kundens tegninger for at opfylde ikke-standardkrav.

Udvidelse af grænsefladen: Det kan kombineres med andre produkter i samme serie – såsom L-type, T-type og panelmonterede pagodefittings – for at skabe omfattende løsninger til flowopdeling, retningsændringer og panel-gennemgående forbindelser.
