L-Type Pagoda vandrørforbindelse

Produkttyper

Som en professionel kinesisk producent af L-Type Pagoda Water Pipe Connectors tilbyder Shenchi to primære produkttyper:

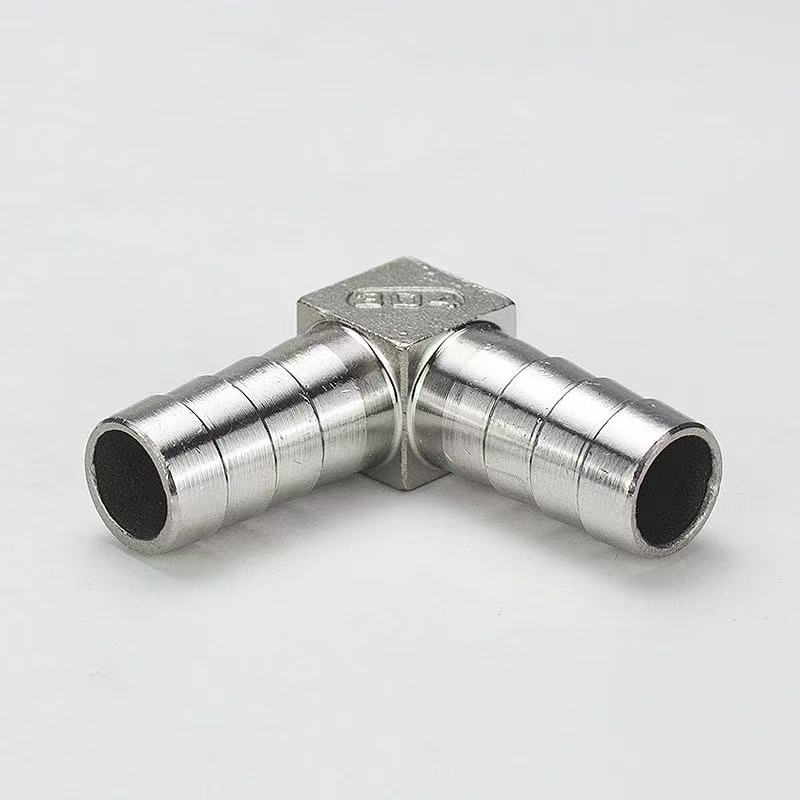

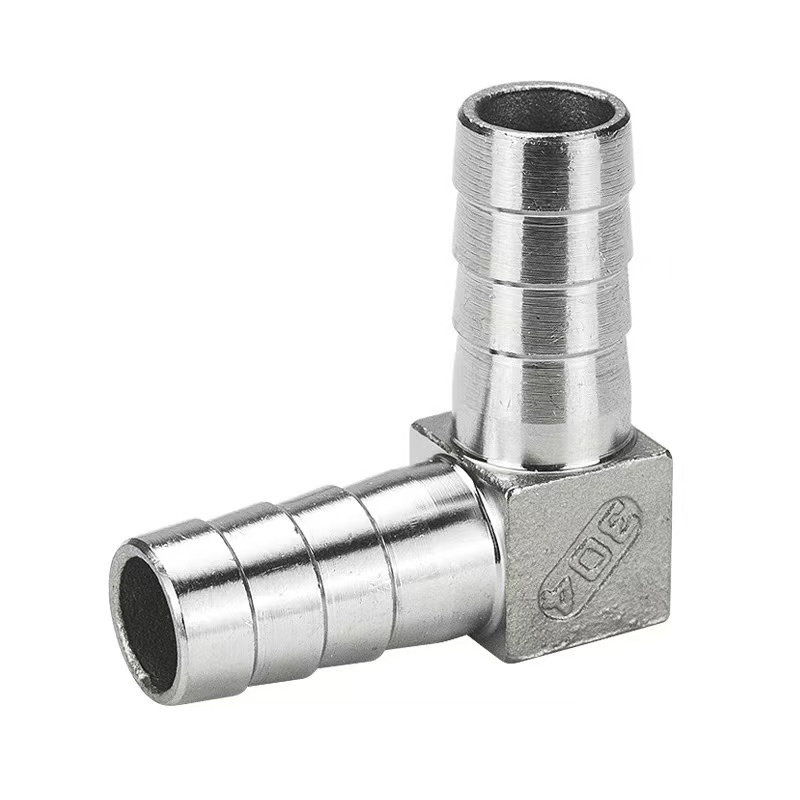

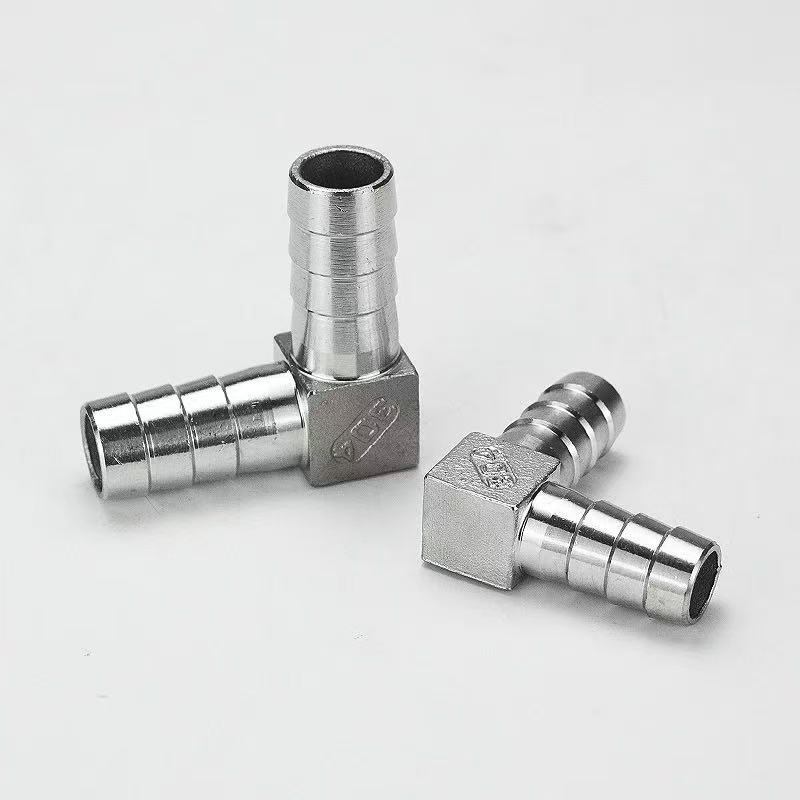

L-Type Pagoda Water Pipe Connector: Begge ender har en pagodestruktur med modhager, designet til at skabe en 90-graders retningsbestemt forbindelse mellem to fleksible slanger.

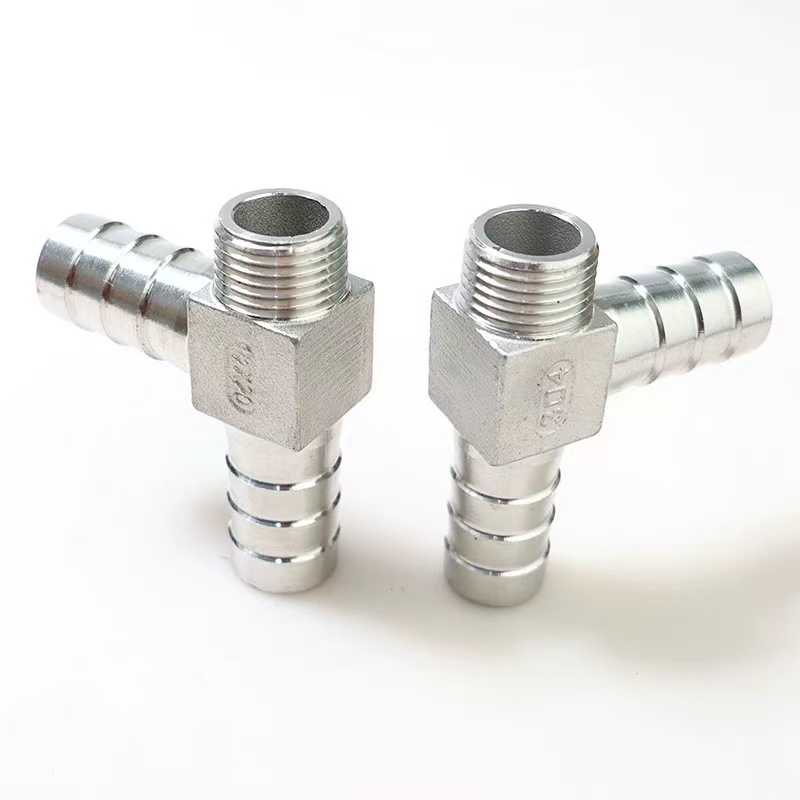

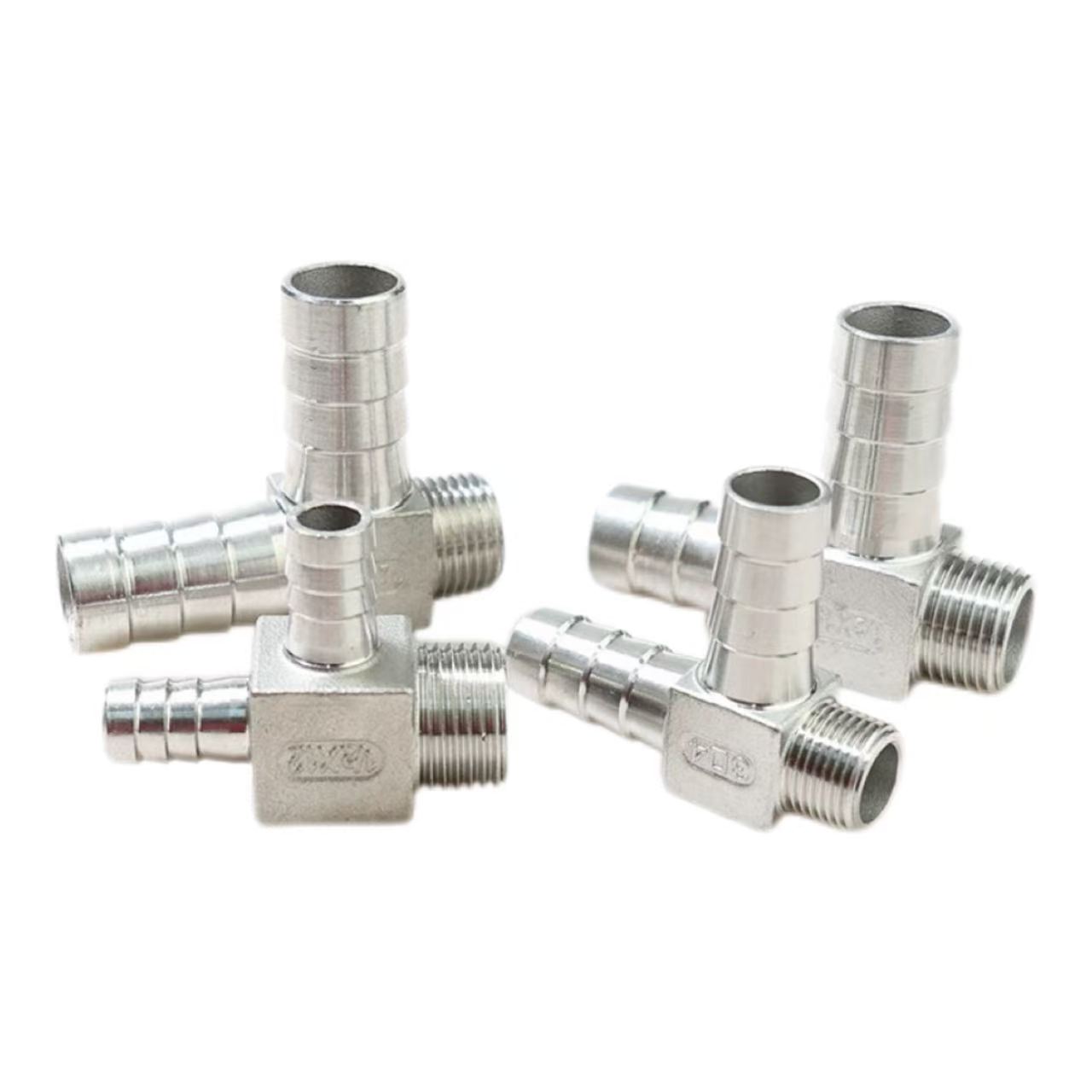

L-Type hangevind Pagoda Connector: Den ene ende har en modhager pagodestruktur til tilslutning til en fleksibel slange, mens den anden ende har udvendige (han)gevind, designet til at skabe en 90-graders retningsforbindelse mellem en slange og et stykke udstyr med en intern (hun) gevindport.

Begge typer har et 90-graders vinklet design med identiske specifikationer for de modhager af pagoden. De fås i et udvalg af materialer: 304 rustfrit stål, 316L rustfrit stål eller messing. Den vigtigste skelnen ligger i forbindelsesmetoden: førstnævnte letter en direkte slange-til-slange-forbindelse, mens sidstnævnte letter en overgangsforbindelse mellem en slange og et stykke udstyr og tilbyder derved fleksible valgmuligheder, der passer til forskellige installationsscenarier.

Hvad er forskellen mellem L-Type Pagoda Water Pipe Connector og L-Type hangevind Pagoda Connector?

Kerneforskel: Shenchi L-Type Pagoda Water Pipe Connector har en dobbelt-modhage-grænseflade (begge ender er med modhager forsynede pagodehoveder, designet til direkte tilslutning til fleksible slanger). L-Type hangevind Pagoda Connector har et udvendigt gevind i den ene ende og en modhagepagode i den anden, designet til at forbinde en fleksibel slange til et stift rør eller ventilhus med indvendigt gevind. Shenchi’s højtydende L-Type Pagoda vandrørforbindelser er smedet af messing eller 304/316L rustfrit stål; deres 90-graders retvinklede struktur er ideel til at omdirigere rørledninger. Designet med to modhager sikrer et stramt, sikkert greb—især når de er parret med slangeklemmer—for at forhindre løsrivelse og lækage. Disse fittings tilbyder fremragende modstandsdygtighed over for tryk, korrosion og ældning. 316L varianten af ​​rustfrit stål er specielt velegnet til stærkt korrosive miljøer, såsom dem, der involverer havvand eller kemisk behandling. Disse fittings er lette at installere og er ideelle til lavtryksslangeforbindelser i VVS, pneumatiske systemer og industrielle væskeapplikationer, hvilket giver enestående stabilitet og holdbarhed.

Produktspecifikationer

Installationsvejledning

Shenchi-mærket L-Type Pagoda Water Pipe Connector, fremstillet efter nationale standarder, er let at installere. Følgende trin nedenfor sikrer en pålidelig forbindelse:

Trin 1: Slangeskæring

Brug en specialiseret slangeskærer til at skære enden af ​​slangen firkantet og fladt, undgå vinklede snit eller grater for at sikre en perfekt pasform mod pagodens modhager. For flettede eller forstærkede slanger anbefales det at bruge en varmskæringsmetode for at forsegle kanterne og forhindre flossning.

Trin 2: Pagoda End Connection

Indsæt slangen lodret på pagodens ende, indtil slangefladen kommer i kontakt med bunden af ​​pagodebeslaget. Pagodemodhagerne har et trinformet design, der skaber flere tætningsringe, når slangen er indsat. Ved højtryksanvendelser sikres forbindelsen med en slangeklemme i rustfrit stål eller fjederklemme; klemmen skal placeres mellem den anden og tredje pagodes modhager.

Trin 3: Tilslutning med gevind

Vælg den passende tætningsmetode for gevindenden baseret på dens specifikationer: G-gevind (parallelle rørgevind) kræver en gummi- eller kobberpakning til tætning; NPT- eller R-gevind (koniske rørgevind) kræver indpakning af 3-5 omgange PTFE-gevindtætningstape før tilspænding. Ved tilspænding påføres skruenøglen på fittingens sekskantede krop for at forhindre drejningsmomentet i at blive overført til slangens tilslutningspunkt.

Trin 4: Tryktestning

Efter afslutning af installationen udføres en statisk tryktest ved 1,5 gange systemets arbejdstryk. Hvis der ikke observeres lækager efter at have holdt dette tryk i 3 minutter, er samlingen klar til brug. Installationsproceduren for den tilsvarende L-Type hangevind Pagoda-konnektor i denne serie er identisk - kun forskellig i gevindtypen - hvilket giver mulighed for fleksibelt valg baseret på de specifikke grænsefladekrav.

Ansøgningsfelter

1. Vandbehandlingsudstyr

L-Type Pagoda Water Pipe Connector er designet til 90-graders retningsbestemte forbindelser mellem PE- og PU-slanger i vandrensere, vandblødgørere og RO-systemer (omvendt osmose). Når den er fremstillet af 316L rustfrit stål, opfylder den fødevaregodkendte sanitære krav. En komplementær L-Type hangevind Pagoda Connector inden for samme serie er tilgængelig til applikationer, hvor udstyrsgrænsefladen har et internt (hun) gevind.

2. Pneumatiske automationssystemer

Anvendes til pneumatisk rørføring i luftkompressorer, pneumatiske ventilmanifolder og automatiserede samlebånd. Dens L-formede struktur sparer intern udstyrsplads, mens kompatibilitet med hurtigkoblingsspændinger letter hurtig montering, adskillelse og vedligeholdelse.

3. Sanitetsartikler og husholdningsapparater

Tilslutter vandtilførselsslanger til smarte toiletter, opvaskemaskiner, vaskemaskiner og lignende apparater. Når den er konstrueret af messing, tilbyder L-Type Pagoda Water Pipe Connector fremragende termisk ledningsevne, hvilket gør den velegnet til varmtvandsledninger. L-Type hangevind Pagoda Connector er designet til at imødekomme en bredere vifte af grænsefladestandarder, der findes i importeret udstyr.

4. Industrielle køle- og smøresystemer

Anvendes i værktøjsmaskiners køleledninger og hydrauliske smøresystemer. Den rustfri stålkonstruktion giver overlegen korrosionsbestandighed, hvilket muliggør pålidelig ydeevne i krævende miljøer, der involverer olietåge, skærevæsker og lignende komplekse driftsforhold.
