Skot med modhager

Shenchi introducerer højkvalitets skot med modhager, specielt designet til at føre slanger gennem udstyrspaneler, samtidig med at de giver pålidelig tætning. Disse fittings er lavet af messing, SUS304 og SUS316L rustfrit stål, og tilbyder stærk korrosionsbestandighed og er velegnet til en lang række arbejdsforhold.

Produktstruktur

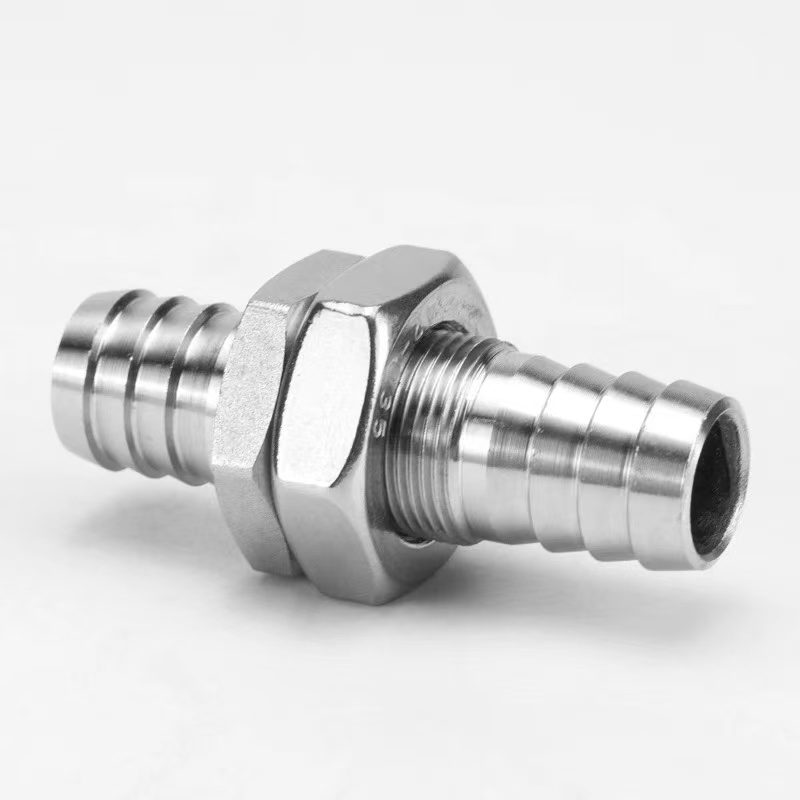

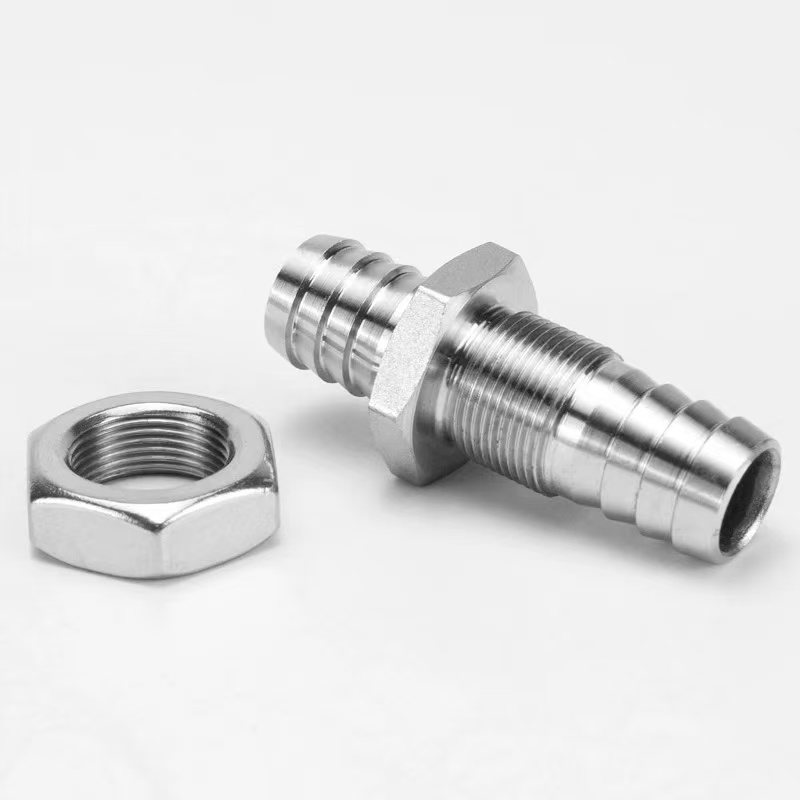

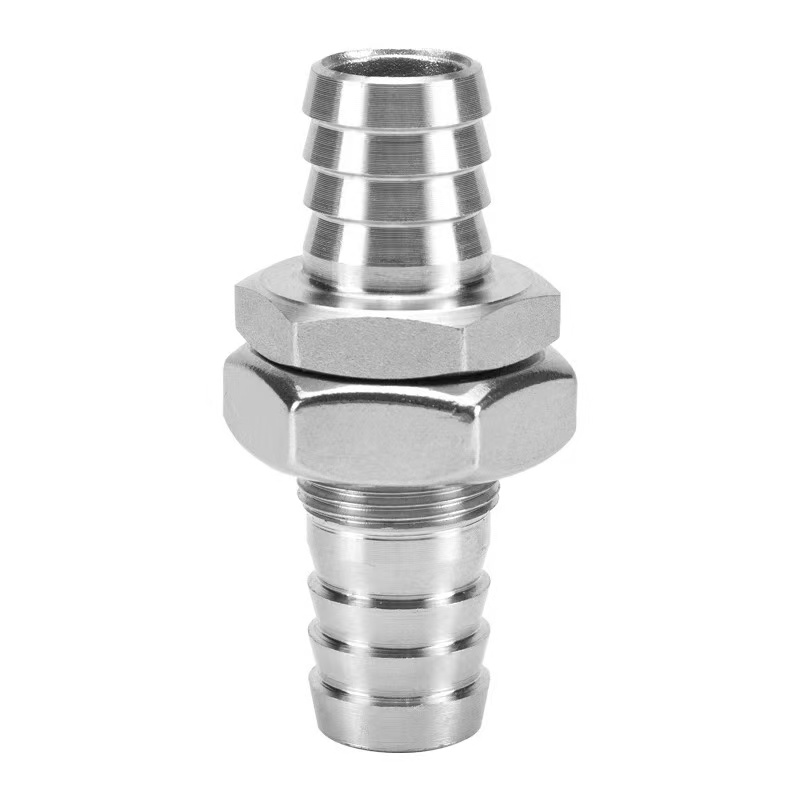

Strukturen af ​​Skot-modhagerfittingen inkluderer skotgevind, en låsemøtrik og med modhager forsynede slangeforbindelser. Under installationen kræves kun et panelhul; stramning af møtrikken fuldender fikserings- og forseglingsprocessen.

Den modhagede ende har et skridsikkert rilledesign, der sikrer en sikker forbindelse, når den bruges med en slangeklemme. Disse beslag er meget udbredt i kontrolskabe, vandbehandlingsudstyr, medicinske instrumenter og andre relaterede områder.

Produktspecifikationer

Strukturelle fordele

Bulkhead Barbed Fitting er en rørfitting, der er specielt designet til at føre slanger gennem udstyrspaneler, indkapslinger eller skotter, mens den giver fast tætning. Dens hovedstruktur omfatter en skotgevindsektion, en låsemøtrik, en tætningspakning og en pigtrådsslangeforbindelse. Under installationen skal der kun laves et hul med den tilsvarende diameter på panelet. Beslagets gevindsektion føres gennem hullet, og møtrikken spændes fra den modsatte side for at fuldføre fikserings- og forseglingsprocessen.

1. Skotfastgørelsesstruktur:Gevindsektionens længde er tilpasset gængse pladetykkelser. Når låsemøtrikken er spændt, danner den en stiv fiksering med panelet, hvilket sikrer, at beslaget forbliver sikkert selv under eksterne trækkræfter.

2. Modhager slangeforbindelse:Den ene eller begge sider af panelet har modhager med tilspidsede tænder til at indsætte slangen og danne en forseglet forbindelse med en slangeklemme. Den modhagede ende har et dobbelt anti-slip rille design, der tilbyder væsentligt højere udtræksmodstand end almindelige beslag.

3. Forseglingssystem:Gummipakninger eller O-ringe findes på begge sider af panelet. Når møtrikken spændes, komprimeres tætningspakningen, hvilket opnår vandtæt og støvtæt forsegling ved panelåbningen med en beskyttelsesgrad på op til IP65 eller højere.

Installationsmetode

Shenchis holdbare skot med modhager er nemme at installere. En sikker og forseglet forbindelse kan opnås i kun seks trin:

Trin 1: Forberedelse af panelhul

Lav et tilsvarende rundt hul på panelet baseret på den ydre diameter af gevindsektionen. Sørg for, at hulkanten er glat og gratfri for at undgå at beskadige tætningspakningen.

Trin 2: Installer tætningspakningen

Skub den medfølgende EPDM-tætningspakning på gevindsektionen, og tryk den mod fittingsbunden. Hvis tætning er påkrævet på begge sider af panelet, placeres en pakning på hver side.

Trin 3: Indsæt gennem panelet

Indsæt gevindsektionen i hullet fra den ene side af panelet, og sørg for, at fittingsbunden er i kontakt med panelet med tætningspakningen imellem.

Trin 4: Spænd låsemøtrikken

Skru låsemøtrikken på gevindsektionen fra den modsatte side af panelet, og spænd den gradvist med en skruenøgle. Anbefalet drejningsmoment: 5–8 N·m for messingmaterialer og 8–12 N·m for rustfrit stål. Hold den passende krop stationær under tilspænding.

Trin 5: Tilslut slangen

Vælg en specifikation, hvor modhagens ydre diameter er 0,5-1 mm større end slangens indvendige diameter. Indsæt slangen lodret på den modhagelige ende, indtil den når bunden. Til højtryksanvendelser skal du bruge en slangeklemme i rustfrit stål og fastgøre den mellem den anden og tredje modhage.

Trin 6: Test af tætningsintegritet

Udfør en statisk tryktest ved 1,5 gange arbejdstrykket. Hvis der ikke er nogen lækage i tre minutter, er installationen kvalificeret.
